‌车载逆变器参考设计

高功率密度、易配置的 EVK-PLA1060A 系列车载逆变器参考设计已经开发，使生产准备工作更进一步。这些参考设计针对车辆内部和现场测试，与 B/C-样品级别功能相对应，进一步加快上市时间，并减少实现功能电动传动系统所需的工程工作。 基于 CISSOID 的SiC逆变控制模块（ICMs），提供广泛的电压和功率范围，参考设计可支持高达850V的工作母线电压和350kW的功率输出，达到出色的52kW/升功率密度（60s峰值功率）。

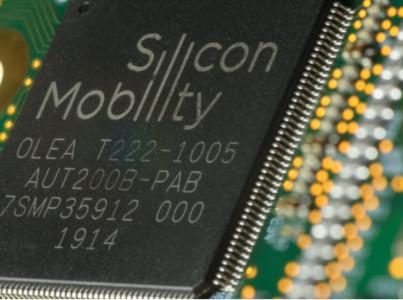

经过认证的实时处理器和软件 在参考设计中使用的逆变器控制模块中的控制板基于Silicon Mobility的特定应用处理器，即OLEA® T222 可编程控制单元（FPCU）。OLEA® T222 FPCU配备可编程硬件，加速对关键事件的响应时间，卸载处理器核心，增强功能安全性。该平台提供高度可配置的控制应用软件，支持各种类型的电动机和位置传感器。

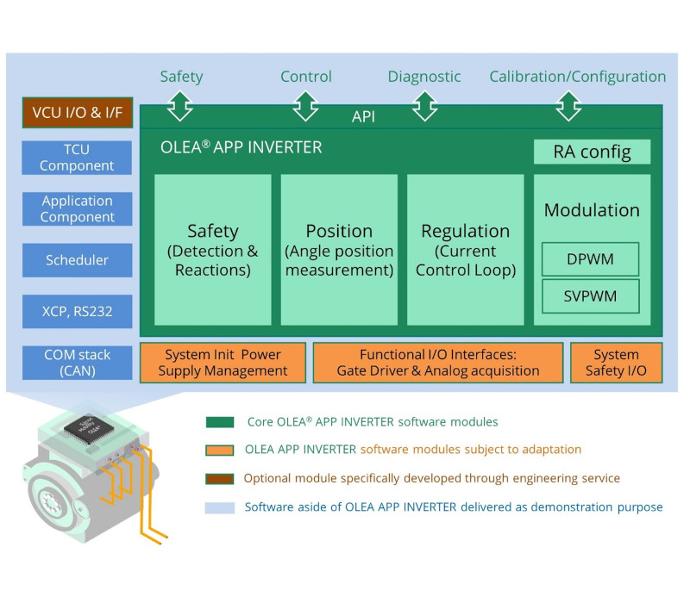

OLEA® APP - T222 INVERTER 是为OLEA® T222 FPCU并行架构设计的嵌入式软件，实现高性能、实时控制。它提供高效且安全的扭矩、速度、电流和转子控制，采用先进算法。这款多功能软件适用于各种应用领域，支持最新技术的逆变器，并利用并行硬件实现快速控制回路。它还包括一个单独的功能安全栈，支持基于模型的设计流程，实现无缝集成。

OLEA® T222 FPCU 和 OLEA® APP - T222 INVERTER 软件均经过 ISO 26262 ASIL C/D 认证，并符合 AUTOSAR 4.3 标准。

逆变器软件

▪ 磁场定向控制（FOC）
▪ 高控制环路及开关频率（最高50kHz）
▪ 先进调制技术（空间矢量脉宽调制（SVPWM）、不连续脉宽调制（DPWM））
▪ 弱磁扩速功能
▪ 优化的死区时间补偿
▪ 改善总谐波失真（THD）
▪ 降低高压直流母线电压纹波

功能安全

• OLEA® T222处理器及软件：通过ISO26262 ASIL-D与AUTOSAR 4.3认证
▪ 逆变器控制模块：设计符合ISO-26262 ASIL-D标准（认证中）

校准与调试

▪ 1个编程与配置接口（Lauterbach追踪接口）
▪ 1个SWD调试接口

标准接口

▪ 1个最高8 Mbit/s的CAN灵活数据速率接口
▪ 1个最高1 Mbit/s的CAN高速接口
▪ 1个电机温度测量接口（支持PT100/PT1000/KTY84及NTC传感器，含信号调理电路）
▪ 1个旋变接口（励磁/正弦/余弦）
▪ 1个电池输入接口
▪ 1个HVIL（高压互锁）输入接口
▪ 2个数字输入信号接口
▪ 1个数字输出信号接口
▪ 备用：1个模拟或数字输入信号接口

可选接口

▪ 1个USB接口
▪ 1个正交编码器接口（A/B/I）
▪ 3个数字霍尔效应接口
▪ 5个模拟输入信号接口
▪ 6个数字输入信号接口
▪ 6个继电器接口数字输出
▪ 2个辅助5伏电源接口

规格参数

* 需要修改设计

 ** 输出功率降额与 PWM 频率的关系

应用：

- 电动汽车（EV）电机驱动器

- 重型电机驱动器（越野、公路和工业）

- 航空电子和船舶电机驱动器

- 高性能电机驱动器

- 工业电机驱动器
