查看详细作者：CISSOID 首席技术官，Pierre Delatte
越来越多的领先电动汽车制造商正在将碳化硅（SiC MOSFET）功率场效应管用于牵引逆变器，其中有些还采用了非传统的分立器件封装。但是，目前很难找到针对电动机驱动而优化的 SiC 功率模块来适配不同的应用。更进一步，将快速开关的 SiC 功率模块与栅极驱动器、去耦及水冷等整合为驱动总成，还要面对一些新的挑战。因此，经过完全优化和高度集成的智能功率模块解决方案，可以为客户节省大量的开发时间和工程资源。
本文介绍了一种用于电动汽车电机驱动、或电力逆变器的新型 三 相 1200V SiC MOSFET 智 能 功 率 模 块（IPM）。 该 IPM提供了一种多合一的解决方案，含有栅极驱动器和三相全桥 SiCMOSFET 功率电路，可用于水冷功率系统。本文简要介绍了该功率模块的关键电气和热特性，讨论了其安全操作区域；最后，说明了栅极驱动器的关键特性 , 及其安全可靠的驱动 SiC MOSFET 的综合能力。图 1：CXT-PLA3SA12450AA 三相全桥 1200V/450A SiCMOSFET 智能功率模块三相全桥水冷 SiC MOSFET 智能功率模块CXT-PLA3SA12450AA是一个可扩展平台系列的首个产品，该三相 1200V/450A SiC MOSFET IPM 具有导通损耗低（Ron为 3.25mΩ）、开关损耗低（7.8mJ 开启和 8mJ 关断）等特点（在600V/300A 时，参见表 1）。相对于最新的 IGBT 电源模块，其损耗至少降低了三分之二。新模块通过轻巧的 AlSiC 针翅底板进行水冷，结至流体的热阻为 0.15℃ /W。该智能功率模块的额定结温高达 175℃，可以承受高达 3600V（50Hz，1min）的隔离电压。

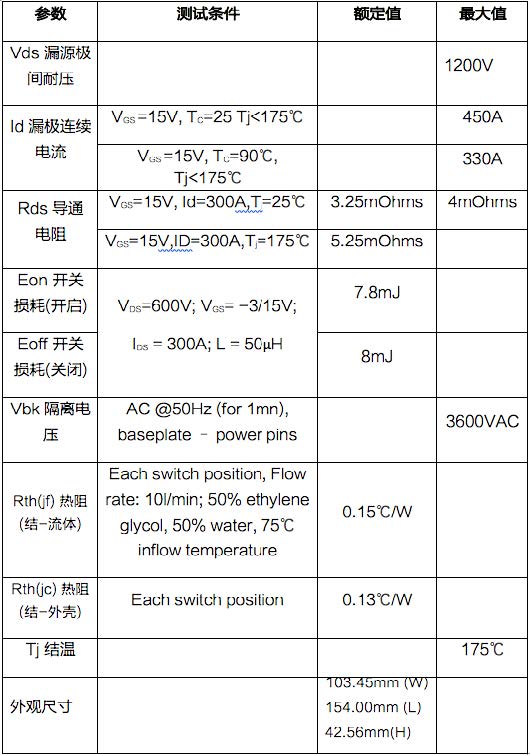

表 1：CXT-PLA3SA12450AA 的主要特性
该智能功率模块是为高热环境的稳定性应用而设计的，额定的最高结温为175℃。栅极驱动器本身具备在最高环境工作温度为125℃的情况下、长时间工作的增强的耐热能力。如前所述，该智能功率模块通过轻巧的AlSiC 针翅底板冷却，每相的结至流体热阻为0.15℃ /W，当流速为10L/Min（推荐的冷却液为50％乙二醇，50％水），允许的流体最高流入端温度可达75℃。最大连续漏极电流（Id）与CXT-PLA3SA12450AA 的外壳温度之间的关系（根据最大Tj 时的导通电阻，热阻和最大工作结温计算）如图2 所示。最大连续漏极电流（Id）被视为比较功率模块的额定功率的标准参数，而品质因数（FoM，Figure of Merit）则揭示了RMS 相电流与开关频率的关系，如图3 所示；该曲线是针对600V 的DC总线电压、90℃的外壳温度、175℃的结温和50％占空比计算的。该FoM 曲线对于了解模块的适用性更为有用。CISSOID 的智能功率模块平台具有系列可扩展性，例如，从图3 还可推断（虚线）出未来的1200V/600A 模块的安全工作范围。

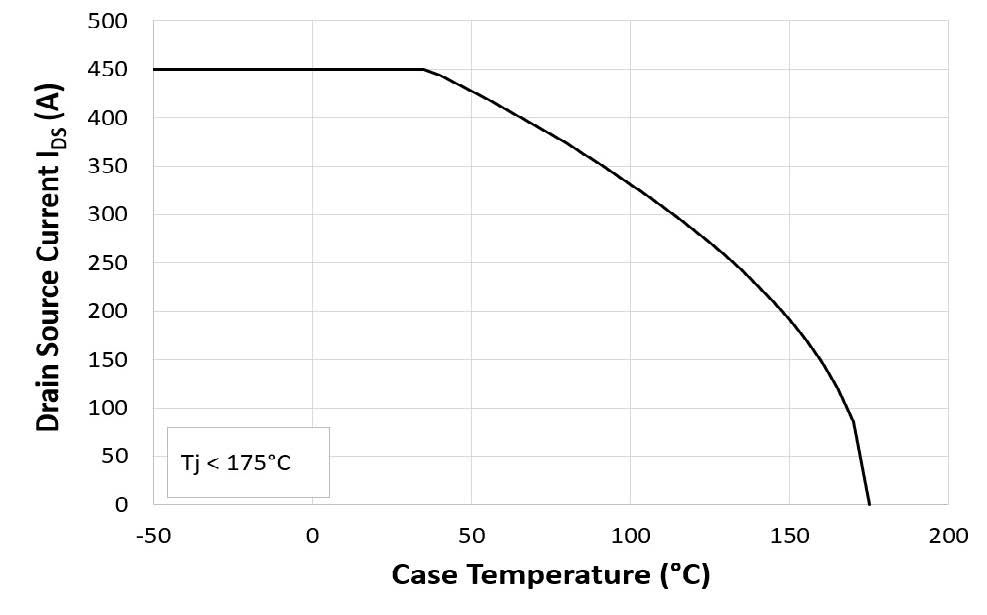

图 2：最大连续漏极电流降额（Id）与CXT-PLA3SA12450AA的外壳温度之间的关系.

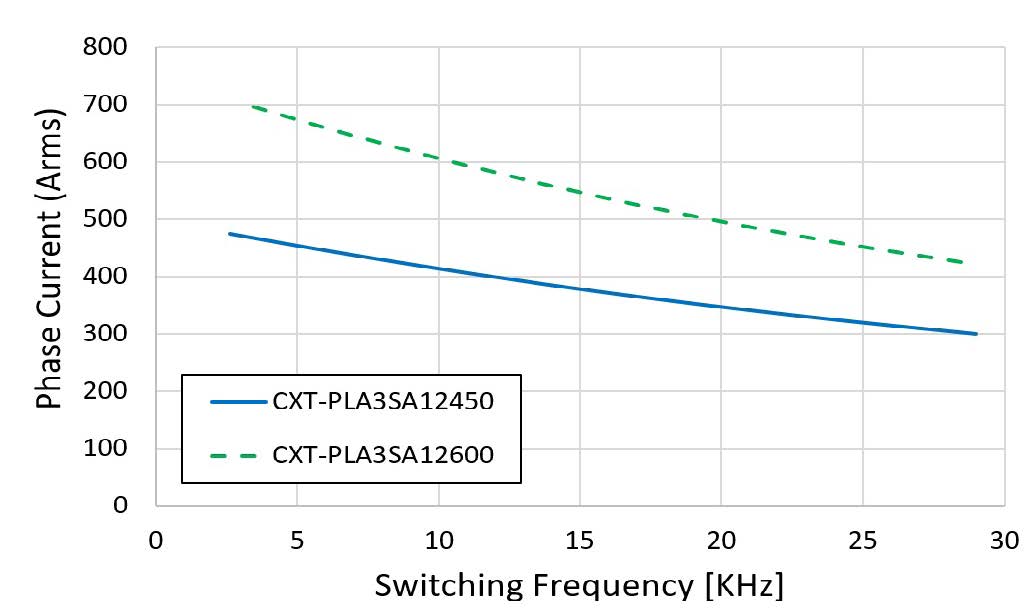

图3：FoM 曲线， 1200V/450A SiC 功率模图3：FoM 曲线， 1200V/450A SiC 功率模块（CXTPLA3SA12450AA）的相电流（Arms）与开关频率（条件：VDC= 600V，Tc = 90℃，Tj <175℃，D = 50％），和预测未来的1200V/600A 模块（CXT-PLA3SA12600AA，正在开发中）相比较
